KBC2302-C

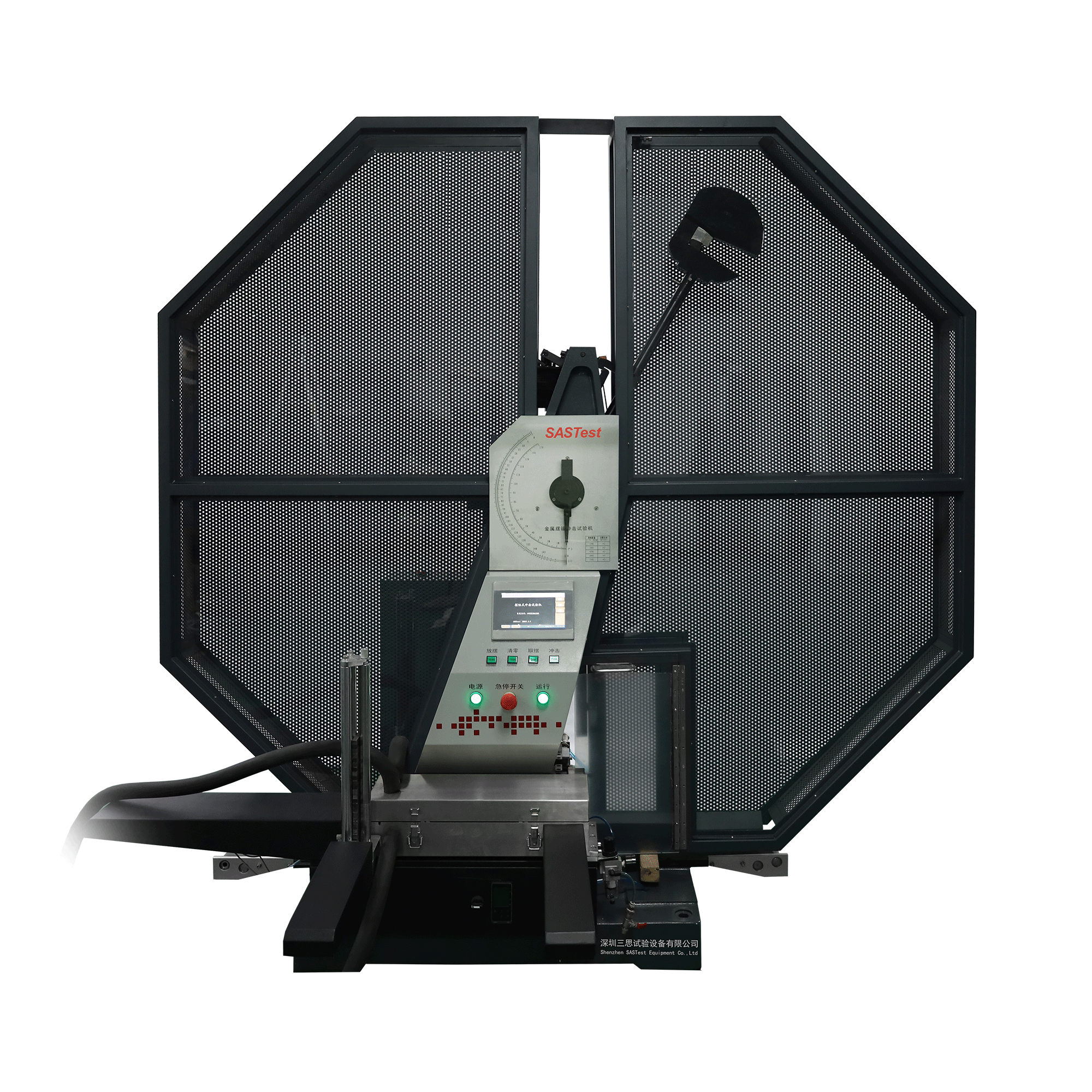

金属摆锤冲击试验机

金属摆锤冲击试验机是对金属材料在动负荷下抵冲击性能进行检测的仪器，能连续大量地做金属冲击试验，采用全自动化控制，控制系统采用进口可编程控制器（PLC），通过微机软件程序控制取摆、冲击试验的全过程。显示冲击吸收功、冲击韧性、摆锤的旋转角度及打印试验报告等。操作简便、安全可靠，工作效率高。本机配备了防护网罩，为用户的安全操作提供了条件。是金属材料生产厂家、质检部门必备的检测仪器，也是科研单位进行新材料研究不可缺少的测试仪器。

咨询热线：18956481635

产品咨询文档下载

技术指标

最大冲击能量

150J---750J
摆锤力矩

80.3848N·m、160.7695N·m、241.1543N·m、321.5390N·m、401.9238N·m
摆锤预扬角

150º
角度分辨率

0.1º
摆锤中心至冲击点（试样中心）距离

750㎜
冲击速度

5.24m/s
试样支座跨距

40㎜
试样支座端部圆弧半径

1～1.5㎜
试样支座支承面倾角

11°±1°
冲击刀圆弧半径

2～2.5㎜
冲击刀夹角

30°±1°
冲击刀厚度

16㎜
试样规格(长×宽×高)

55㎜×10㎜×10（7.5、5、2.5）㎜
环境温度

10～35℃
主机外形尺寸(长×宽×高)

约2100㎜×835㎜×2100㎜
主机重量

约900㎏
主机电源

交流三相五线380V±10% 50HK 1.5kW
环境条件

周围环境中无腐蚀性介质，无震动，无强电磁场干扰。

产品优势

01

主机架

主机架和底座一体化设计铸造加工，稳定性高，刚性好，没有装配误差。
02

摆锤

圆形摆体设计，风阻降到最小。冲击刀采用螺钉紧固楔形块压紧安装，更换方便简单。
03

挂摆装置

挂摆装置采用缓冲设计，避免了挂摆时的冲击及对它可能造成的损伤。
04

传动系统

用标准双级减速机替代老式摆锤复杂的传动系统，结构简单，装配维修方便，使用寿命长，故障率低，免维护。
05

三种能量显示方式

一种为刻度盘，另一种为文本显示器，电脑软件也可以显示能量值。
06

试样回收装置

采用旋转电机带动优质橡胶皮带作为试样回收装置。
07

安全防护装置

整个试验机设有全封闭的防护网，可以有效防止断裂试样飞溅，也可以防止试验人员在试验时进入试验机内部。
08

电器控制系统

设备采用德国西门子PLC来设计控制系统，采用内米控高精度的旋转编码器来获取摆锤的实时位置。
